Sferische rollagers

Categorieën

Sferische rollagers

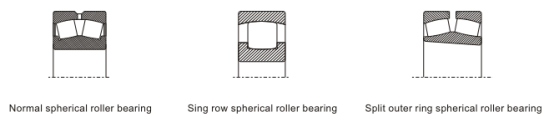

Ontwerpvarianten
Tolerantie
Interne speling

Normaal gesproken zijn tonlagers niet-scheidbare dubbelrijige radiale lagers, die standaard in open uitvoering worden geproduceerd. Op verzoek kan DHK ook eenrijige tonlagers of gedeelde buitenring-toenlagers ontwerpen en produceren.

Afhankelijk van hun maat en serie worden DHK tonlagers in verschillende ontwerpvarianten geproduceerd, verschillende uitvoeringen hebben verschillende tonroluitvoeringen en zijn uitgerust met verschillende kooien.

Lagers van ontwerp C hebben symmetrische tonvormige rollen en een losse middenribbe is standaard voorzien van tweedelige geperste stalen kooien.

Lagers van het ontwerp MB hebben een middenflens, met asymmetrische rollen en twee stukken binnenring en machinaal bewerkte massief messing kooien. Deze uitvoering wordt standaard voor de grote tonlagers gemaakt. Dergelijke lagers hebben een hogere snelheidscapaciteit.

Lagers van het ontwerp CA hebben geen middenflens. Ze hebben symmetrische bolvormige rollen en zijn uitgerust met een uit één stuk machinaal bewerkte massief messing kooi.

Lagers van het ontwerp MA hebben een losse middengeleidingsring. Ze hebben symmetrische rollen, zijn uitgerust met een uit één stuk machinaal bewerkte en op een buitenring rijdende kooi van massief messing. De lagers van dit ontwerp zijn speciaal bedoeld voor gebruik in trillende toepassingen.

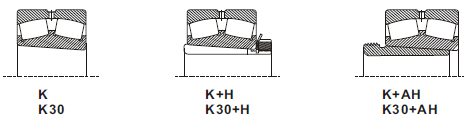

De tonlagers worden ook veel toegepast bij kegelvormige boringen (d.w.z. conus 1:12) namelijk suffix K of de conische boring is 1:30 namelijk suffix K30 voor serie 240 en 241 standaard. Dergelijke lagers zijn zeer eenvoudig te monteren. De mogelijkheid om deze lagertypen te monteren met behulp van adapter (H) en terugtrekhulzen (AH) maakt montage direct op getrokken of fijngedraaide aszittingen mogelijk voor toepassingen waarbij een hoge loopnauwkeurigheid niet nodig is.

Smeergroeven en gaten DHK tonlagers, met uitzondering van de serie 213... worden standaard geproduceerd met eenvoudige nasmeervoorzieningen, b.v. een omtreksgroef en smeergaten erin

de buitenring. Deze kenmerken worden geïdentificeerd met het achtervoegsel W33.

Verkeerde uitlijning

Togellagers zijn optimaal om verkeerde uitlijningen te compenseren. De maximaal toegestane verkeerde uitlijning vanuit hun middenpositie ( ) is afhankelijk van het lagerontwerp, de serie en de feitelijke bedrijfsomstandigheden. De volgende waarden zijn maximaal toegestaan.

Lagerserie	Maximaal toegestane verkeerde uitlijning
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

DHK tonlagers worden standaard geproduceerd met de normale tolerantieklasse (PN). Waarden voor de afzonderlijke tolerantieklassen vindt u in de tabellen van het hoofdstuk Lagergegevens / tolerantie pagina 8.

Toleranties voor DHK tonlagers (exclusief kegellagers)

Alle afmetingen weergegeven in (mm):

Toleranties in (um):

Binnenring

PN/(Normaal)

Nominaal Boring diameter		Afwijking dmp	Variatie Vdp Serie			Variatie Vdmp	Conische boring 1:12 Afwijking/variatie
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Buitenste ring
PN/(Normaal)

Nominaal Buitenste diameter		Afwijking	Variatie Vdp Serie			Afgedicht lager	Variatie	Radiaal opraken
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

Voor de interne spelingsgroep tonlagers moet onderscheid worden gemaakt tussen lagers met cilindrische of conische boringen. DHK tonlagers worden standaard geproduceerd volgens elke relevante normale spelingsgroep CN. DHK kan ook tonlagers produceren met een grotere radiale speling ( groepen C3, C4 of C5) of zelfs verminderde radiale speling (groep C2) op bestelaanvraag. De waarden zijn bevestigd volgens ISO5753. Gedetailleerde waarden van radiale spelingsgroepen staan vermeld in de volgende tabellen.

Radiale inwendige speling van DHK-pendelrollagers Tëngellagers met cilindrische boring

Boring diameter
>	<=	C2 Min Max	CN Min Max	C3 Min Max	C4 Min Max	C5 Min Max
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010 1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020 1330	1330 1770
1120 1250		320 580	580 860	860 1120	1120 1460	1460 1870
1250 1400		350 640	640 950	950 1240	1240 1620	1620 2060
1400 1600		400 720	720 1060	1060 1380	1380 1800	1800 2300
1600 1800		450 810	810 1180	1180 1550	1550 2000	2000 2550

Togellagers met kegelvormige boring

Boring diameter
>	<=	C2 Min Max	CN Min Max	C3 Min Max	C4 Min Max	C5 Min Max
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290 410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370 1690
900 1000		490 710	710 930	930 1190	1190 1520	1520 1860
1000 1120		530 770	770 1030	1030 1300	1300 1670	1670 2050
1120 1250		270 830	830 1120	1120 1420	1420 1830	1830 2250
1250 1400		620 910	910 1230	1230 1560	1560 2000	2000 2450
1400 1600		680 1000	1000 1350	1350 1720	1720 2200	2200 2700
1600 1800		750 1110	1110 1500	1500 1920	1920 2400	2400 2950

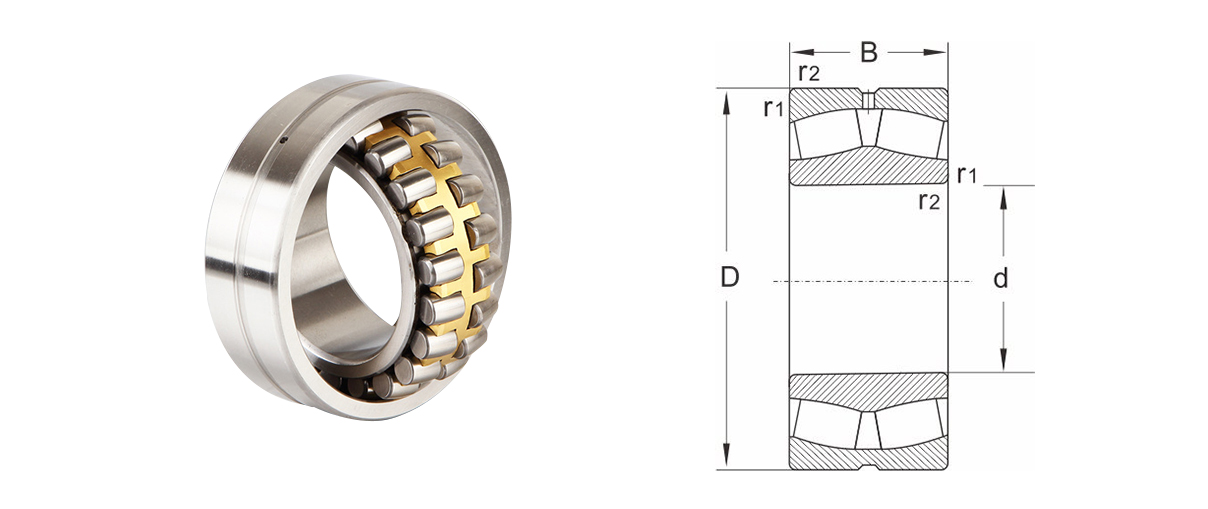

MoDel	Dimensies				Nominale belasting		Extreme snelheid		Berekeningsfactor				Gewicht
MoDel	d	D	B	r1,r2 min	Dynamische belasting	Statische belasting	Vetsmering	Olie smering	e	J1	J2	Jo	[kg]
21304c	20	52	15	1.1	36.5	33.5	8500	10000	0.3	2.3	3.3	2	0.16
21305c	25	62	17	1.1	44	43	7000	9000	0.28	2.4	3.6	2.4	0.25
21306c	30	72	19	1.1	62	63	6000	7500	0.27	2.5	3.7	2.4	0.39
21307c	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21307ck	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21308c	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21308ck	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21309c	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21309ck	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21310c	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21310ck	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21311c	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21311ck	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21312c	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
21312ck	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
22213c	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
22213ck	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
21313c	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21313ck	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21314c	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21314ck	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21315c	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21315ck	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21316c	80	170	39	2.1	275	340	2200	3000	0.23	2。9	4.4	2.9	4.25
21316ck	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21317c	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21317ck	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21318c	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21318ck	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21319c	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
21319ck	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43

Ningbo DHK precisielager Co., Ltd.

0+

Jaren ervaring met werken

0+

Klantenservice

0+

Gepatenteerde technologie

CERTIFICAAT

DHK heeft de IATF16949-certificering van het kwaliteitssysteem en de ISO14001-certificering van het milieumanagementsysteem doorstaan; en DHK is een nationale hightech onderneming.

Laatste nieuws

Hoe presteren tonlagers met stuwkracht in zware toepassingen met hoge axiale belastingen?

2024-12-02 Nieuws uit de sector

Stuwkracht tonlagers zijn speciaal ontworpen om aanzienlijke axiale belastingen aan te kunnen, waardoor ze een voorkeursoplossing zijn voor zware industriële toepassingen waar axiale krachten...
MEER
Hoe kunnen vierrijige cilindrische rollagers tegelijkertijd zowel radiale als axiale belastingen verwerken?

2024-11-25 Nieuws uit de sector

Het belangrijkste kenmerk van Cilindrische rollagers met vier rijen waardoor ze zowel radiale als axiale belastingen kunnen verwerken, is de opstelling van vier rijen cilindrische rollen. Bi...
MEER
Wat zijn de belangrijkste voordelen van het gebruik van vierrijige cilindrische rollagers in zware toepassingen?

2024-11-18 Nieuws uit de sector

Cilindrische rollagers met vier rijen zijn speciaal ontworpen om tegelijkertijd grote radiale en axiale belastingen te verwerken, waardoor ze ideaal zijn voor zware toepassingen. De unieke co...
MEER
In welke soorten machines of systemen worden gepaarde eenrijige kegellagers het meest gebruikt?

2024-11-11 Nieuws uit de sector

In de automobielsector is gepaarde eenrijige kegellagers worden vaak gebruikt in wielnaven en assen. Deze lagers zijn essentieel voor het ondersteunen van zowel de radiale krachten van het g...
MEER
Welke invloed heeft de interne geometrie van tonlagers op hun draagvermogen?

2024-11-04 Nieuws uit de sector

Een van de bepalende kenmerken van tonlagers is de opstelling van twee rijen rolelementen (meestal cilindrische of tonvormige rollen) die evenwijdig aan de as lopen. Door dit ontwerp kan het...
MEER
Wat zijn de belangrijkste voordelen van het gebruik van tonlagers in zware toepassingen?

2024-10-28 Nieuws uit de sector

Sferische rollagers zijn ontworpen om tegelijkertijd hoge radiale en axiale belastingen te ondersteunen, waardoor ze ideaal zijn voor zware toepassingen. Dankzij hun unieke interne geometrie,...
MEER

Uitbreiding van branchekennis over deze categorie

1: Het belang begrijpen van Sferische rollagers in industriële toepassingen

Sferische rollagers spelen een cruciale rol in diverse industriële toepassingen, waardoor machines en apparatuur zware lasten, rotatiebewegingen en problemen met uitlijning kunnen verwerken. Deze gespecialiseerde lagers zijn ontworpen om zowel radiale als axiale belastingen op te vangen, waardoor ze ideaal zijn voor industrieën zoals de mijnbouw, de bouw, de productie en meer. Met de toenemende vraag naar betrouwbare en hoogwaardige machines wordt het selecteren van de juiste leverancier van tonlagers van cruciaal belang.

2: Belangrijke factoren waarmee u rekening moet houden bij het kiezen Leveranciers van sferische rollagers

Het selecteren van een gerenommeerde en betrouwbare leverancier van tonlagers is een cruciale beslissing die een aanzienlijke invloed kan hebben op de efficiëntie, betrouwbaarheid en levensduur van industriële apparatuur. Hieronder staan enkele belangrijke factoren waarmee u rekening moet houden bij het beoordelen van potentiële leveranciers:

a) Productkwaliteit en prestaties: De eerste en belangrijkste overweging is de kwaliteit van de tonlagers die door de leverancier worden aangeboden. Zoek naar leveranciers die zich houden aan internationale kwaliteitsnormen en een staat van dienst hebben in het produceren van duurzame en hoogwaardige lagers. Dit omvat het begrijpen van de productieprocessen, materiaalinkoop en kwaliteitscontroleprocedures van de leverancier. Gerenommeerde leveranciers verstrekken vaak gedetailleerde technische specificaties en testgegevens om de mogelijkheden van hun producten aan te tonen.

b) Industrie-ervaring en -expertise: De sectorervaring en technische expertise van een leverancier zijn indicatoren van zijn vermogen om de unieke vereisten van verschillende industriële toepassingen te begrijpen en eraan te voldoen. Gevestigde leveranciers met een geschiedenis van dienstverlening aan diverse industrieën bieden eerder op maat gemaakte oplossingen en bieden waardevolle inzichten in de keuze, installatie en onderhoud van lagers.

c) Productassortiment en maatwerk: Industriële toepassingen lopen sterk uiteen, en toegang tot een breed scala aan tonlagers is een voordeel. Een betrouwbare leverancier moet verschillende maten, ontwerpen en configuraties aanbieden om aan verschillende belasting- en operationele omstandigheden te voldoen. Bovendien kan de mogelijkheid om lagers aan te passen op basis van specifieke vereisten de prestaties en levensduur van de apparatuur aanzienlijk verbeteren.

d) Technische ondersteuning en klantenservice: Efficiënte technische ondersteuning en responsieve klantenservice zijn essentieel bij complexe lagertoepassingen. Een gerenommeerde leverancier moet deskundige begeleiding bieden tijdens het selectieproces, assisteren bij installatieprocedures en voortdurende ondersteuning bieden bij onderhoud en probleemoplossing.

3: Evalueren Leveranciers van sferische rollagers voor een partnerschap op lange termijn

Het kiezen van een leverancier van tonlagers is niet zomaar een eenmalige transactie; het is een beslissing die de operationele efficiëntie van een organisatie jarenlang kan beïnvloeden. Om een succesvolle en langdurige samenwerking met een leverancier tot stand te brengen, is het belangrijk om rekening te houden met de volgende aspecten:

a) Betrouwbaarheid en consistentie: Consistentie in productkwaliteit, beschikbaarheid en leveringstermijnen is essentieel voor het minimaliseren van downtime en het garanderen van ononderbroken activiteiten. Leveranciers met een sterke reputatie op het gebied van betrouwbaarheid zullen eerder geneigd zijn hun verplichtingen na te komen en indien nodig een constante aanvoer van lagers te leveren.

b) Innovatie en technologische vooruitgang: Industrieën evolueren voortdurend, en lagertechnologie vormt hierop geen uitzondering. Leveranciers die investeren in onderzoek en ontwikkeling om de prestaties, duurzaamheid en efficiëntie van lagers te verbeteren, kunnen toegang bieden tot geavanceerde oplossingen die de productiviteit van apparatuur verbeteren.

c) Wereldwijd aanwezigheids- en distributienetwerk: Voor bedrijven met activiteiten in verschillende regio's kan samenwerking met een leverancier met een wereldwijde aanwezigheid en een uitgebreid distributienetwerk het inkoopproces stroomlijnen en een consistent beheer van de toeleveringsketen garanderen.

NEEM CONTACT MET ONS OP

Neem contact met ons op en ontvang een offerte Prioriteit om meer te weten te komen over ons nieuwe product!

Tel
+86-574-86597612
E-mail
ken@dhk-intl.com
Telefoon
+86-13957821917
Fax
+86-574-86597652

Toevoegen

Gebouw 31, Chuang E Huigu, nr. 777, West Zhongguan RoadZhenhai economische ontwikkelingszone, Ningbo, Zhejiang, China

Webmenu

product zoeken

Taal

Sluit Menu af

Sferische rollagers

Categorieën

Hoe kunnen we u helpen?

Sferische rollagers

Ningbo DHK precisielager Co., Ltd.

0+

0+

0+

Klik om onze fabriek te bekijken

CERTIFICAAT

Laatste nieuws

Hoe presteren tonlagers met stuwkracht in zware toepassingen met hoge axiale belastingen?

Hoe kunnen vierrijige cilindrische rollagers tegelijkertijd zowel radiale als axiale belastingen verwerken?

Wat zijn de belangrijkste voordelen van het gebruik van vierrijige cilindrische rollagers in zware toepassingen?

In welke soorten machines of systemen worden gepaarde eenrijige kegellagers het meest gebruikt?

Welke invloed heeft de interne geometrie van tonlagers op hun draagvermogen?

Wat zijn de belangrijkste voordelen van het gebruik van tonlagers in zware toepassingen?

Uitbreiding van branchekennis over deze categorie

NEEM CONTACT MET ONS OP

Tel

E-mail

Telefoon

Fax

Toevoegen

Webmenu

product zoeken

Taal

Deel

Sluit Menu af

Sferische rollagers

Categorieën

Hoe kunnen we u helpen?

Sferische rollagers

Ningbo DHK precisielager Co., Ltd.

0+

0+

0+

Klik om onze fabriek te bekijken

CERTIFICAAT

Laatste nieuws

Hoe presteren tonlagers met stuwkracht in zware toepassingen met hoge axiale belastingen?

Hoe kunnen vierrijige cilindrische rollagers tegelijkertijd zowel radiale als axiale belastingen verwerken?

Wat zijn de belangrijkste voordelen van het gebruik van vierrijige cilindrische rollagers in zware toepassingen?

In welke soorten machines of systemen worden gepaarde eenrijige kegellagers het meest gebruikt?

Welke invloed heeft de interne geometrie van tonlagers op hun draagvermogen?

Wat zijn de belangrijkste voordelen van het gebruik van tonlagers in zware toepassingen?

Uitbreiding van branchekennis over deze categorie

NEEM CONTACT MET ONS OP

Tel

E-mail

Telefoon

Fax

Toevoegen
