DHK dubbelrijige groefkogellagers worden standaard geproduceerd met de normale tolerantieklasse (PN).
Voor gedetailleerde waarden zie het hoofdstuk over tolerantie van radiale lagers, pagina 8.
Toleranties voor DHK tweerijige groefkogellagers (exclusief kegellagers)
Alle afmetingen weergegeven in (mm):
Toleranties in (um):
Binnenring
PN/(Normaal)
| Nominaal Boring diameter | Afwijking dmp | Variatie Vdp Serie | Variatie Vdmp | Conische boring 1:12 Afwijking/variatie | |||||
| > | <= | △dmp | 7.8.9 | 0.1 | 2.3.4 | Vdmp | △dmp | △d1mp-dmp | Vdp |
| 2,5 10 | 0 -8 | 10 | 8 | 6 | 6 | 15 0 | 15 0 | 10 | |
| 10 18 | 0 -8 | 10 | 8 | 6 | 6 | 18 0 | 18 0 | 10 | |
| 18 30 | 0 -10 | 13 | 10 | 8 | 8 | 21 0 | 21 0 | 13 | |
| 30 50 | 0 -12 | 15 | 12 | 9 | 9 | 25 0 | 25 0 | 15 | |
| 50 80 | 0 -15 | 19 | 19 | 11 | 11 | 30 0 | 30 0 | 19 | |
| 80 120 | 0 -20 | 25 | 25 | 15 | 15 | 35 0 | 35 0 | 25 | |
| 120 180 | 0 -25 | 31 | 31 | 19 | 19 | 40 0 | 40 0 | 31 | |
| 180 250 | 0 -30 | 38 | 38 | 23 | 23 | 46 0 | 46 0 | 38 | |
| 250 315 | 0 -35 | 44 | 44 | 26 | 26 | 52 0 | 52 0 | 44 | |
| 315 400 | 0 -40 | 50 | 50 | 30 | 30 | 57 0 | 57 0 | 50 | |
| 400 500 | 0 -45 | 56 | 56 | 34 | 34 | 63 0 | 63 0 | 56 | |
| 500 630 | 0 -50 | 63 | 63 | 38 | 38 | 70 0 | 70 0 | ||
| 630 800 | 0 -75 | 80 0 | 80 0 | ||||||
| 800 1000 | 0 -100 | 90 0 | 90 0 | ||||||
| 1000 1250 | 0 -125 | 105 0 | 105 0 | ||||||
| 1250 1600 | 0 -160 | ||||||||
| 1600 2000 | 0 -200 | ||||||||
Buitenste ring
PN/(Normaal)
| Nominaal Buitenste diameter | Afwijking | Variatie Vdp Serie | Afgedicht lager | Variatie | Radiaal opraken | |||
| > | <= | △Dmp | 7.8.9 | 0.1 | 2.3.4 | 2 3 4 | VDmp | Kea |
| 6 18 | 0 -8 | 10 | 8 | 6 | 10 | 6 | 15 | |
| 18 30 | 0 -9 | 12 | 9 | 7 | 12 | 7 | 15 | |
| 30 50 | 0 -11 | 14 | 11 | 8 | 16 | 8 | 20 | |
| 50 80 | 0 -13 | 16 | 13 | 10 | 20 | 10 | 25 | |
| 80 120 | 0 -15 | 19 | 19 | 11 | 26 | 11 | 35 | |
| 120 150 | 0 -18 | 23 | 23 | 14 | 30 | 14 | 40 | |
| 150 180 | 0 -25 | 31 | 31 | 19 | 38 | 19 | 45 | |
| 180 250 | 0 -30 | 38 | 38 | 23 | 23 | 50 | ||
| 250 315 | 0 -35 | 44 | 44 | 26 | 26 | 60 | ||
| 315 400 | 0 -40 | 50 | 50 | 30 | 30 | 70 | ||
| 400 500 | 0 -45 | 56 | 56 | 34 | 34 | 80 | ||
| 500 630 | 0 -50 | 63 | 63 | 38 | 38 | 100 | ||
| 630 800 | 0 -75 | 94 | 94 | 55 | 55 | 120 | ||
| 800 1000 | 0 -100 | 125 | 125 | 75 | 75 | 140 | ||
| 1000 1250 | 0 -125 | 160 | ||||||
| 1250 1600 | 0 -160 | 190 | ||||||
| 1600 2000 | 0 -200 | 220 | ||||||
| 2000 2500 | 0 -250 | 250 | ||||||
DHK dubbelrijige groefkogellagers worden standaard met normale interne speling (CN) geproduceerd. Lagers met andere groepen met interne speling kunnen op aanvraag worden geproduceerd.
Gedetailleerde waarden vindt u in het hoofdstuk over tolerantie van radiale lagers, pagina 34.
DHK Enkele rij/dubbele rij diepgroefkogellager Radiale speling standaard
| Boring Dia. (mm) | C2(um) | CN(um) | C3(um) | C4(um) | C5(um) | |||
| <= | <= | |||||||
| 2,5 6 | 0 7 | 2 13 | 8 23 | -- -- | -- -- | |||
| 6 10 | 0 7 | 2 13 | 8 23 | 14 29 | 20 37 | |||
| 10 18 | 0 9 | 3 18 | 11 25 | 18 33 | 25 45 | |||
| 18 24 | 0 10 | 5 20 | 13 28 | 20 36 | 28 48 | |||
| 24 30 | 1 11 | 5 20 | 13 28 | 23 41 | 30 53 | |||
| 30 40 | 1 11 | 6 20 | 15 33 | 28 46 | 40 64 | |||
| 40 50 | 1 11 | 6 23 | 18 36 | 30 51 | 45 73 | |||
| 50 65 | 1 15 | 8 28 | 23 43 | 38 61 | 55 90 | |||
| 65 80 | 1 15 | 10 30 | 25 51 | 46 71 | 65 105 | |||
| 80 100 | 1 18 | 12 36 | 30 58 | 53 84 | 75 120 | |||
| 100 120 | 2 20 | 15 41 | 36 66 | 61 97 | 90 140 | |||
| 120 140 | 2 23 | 18 48 | 41 81 | 71 114 | 105 160 | |||
| 140 160 | 2 23 | 18 53 | 46 91 | 81 130 | 120 180 | |||
| 160 180 | 2 25 | 20 61 | 53 102 | 91 147 | 135 200 | |||
| 180 200 | 2 30 | 25 71 | 63 117 | 107 163 | 150 230 | |||
| 200 225 | 4 32 | 28 82 | 73 132 | 120 187 | 175 255 | |||
| 225 250 | 4 36 | 31 92 | 87 152 | 140 217 | 205 290 | |||
| 250 280 | 4 39 | 36 97 | 97 162 | 152 237 | 225 320 | |||
| 280 315 | 8 45 | 42 110 | 110 180 | 175 260 | 260 360 | |||
| 315 355 | 8 50 | 50 120 | 120 200 | 200 290 | 290 405 | |||
| 355 400 | 8 60 | 60 140 | 140 230 | 230 330 | 330 460 | |||
| 400 450 | 10 70 | 70 160 | 160 260 | 260 370 | 370 520 | |||
| 450 500 | 10 80 | 80 180 | 180 290 | 290 410 | 410 570 | |||
| 500 560 | 20 90 | 90 200 | 200 320 | 320 460 | 460 630 | |||
| 560 630 | 20 100 | 100 220 | 220 350 | 350 510 | 540 700 | |||
| 630 710 | 30 120 | 120 250 | 250 390 | 390 560 | 560 780 | |||
| 710 800 | 30 130 | 130 280 | 280 440 | 440 620 | 620 860 | |||
| 800 900 | 30 150 | 150 310 | 310 490 | 490 690 | 690 960 | |||
| 900 1000 | 40 160 | 160 340 | 340 540 | 540 760 | 760 1040 | |||
| 1000 1120 | 40 170 | 170 370 | 370 590 | 590 840 | 840 1120 | |||
| 1120 1250 | 40 180 | 180 400 | 400 640 | 640 910 | 910 1220 | |||
| 1250 1400 | 60 210 | 210 440 | 440 700 | 700 1000 | 1000 1340 | |||
| 1400 1600 | 60 230 | 230 480 | 480 770 | 770 1100 | 1100 1470 | |||
| 1600 1800 | 60 250 | 250 520 | 520 830 | 830 1220 | 1220 1650 | |||

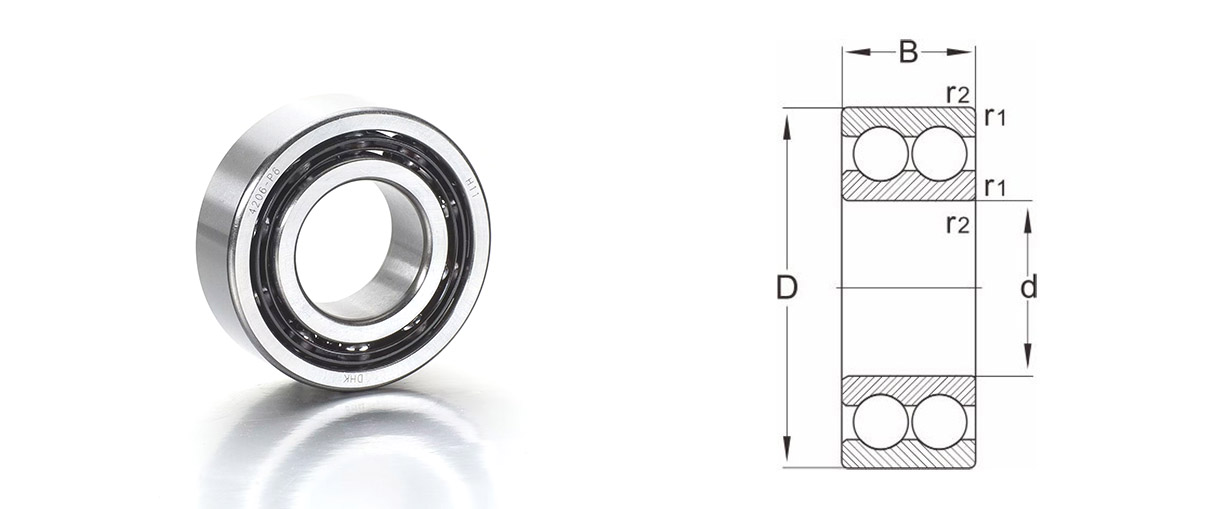

MoDel | Dimensies | Nominale belasting | C5(um) | Extreme snelheid | Gewicht | ||||
d | D | B | r1,r2 Min | Dynamische belasting Cr | Statische belasting Cor | Vetsmering | Olie smering | ||
4200B.TV | 10 | 30 | 14 | 0.6 | 9.2 | 5.2 | 18000 | 22000 | 0.05 |
4201B.TV | 12 | 32 | 14 | 0.6 | 10.6 | 6.2 | 17000 | 20000 | 0.05 |
4202B.TV | 15 | 35 | 14 | 0.6 | 11.9 | 7.5 | 14000 | 17000 | 0.06 |
4203B.TV | 15 | 42 | 17 | 1 | 14.8 | 9.5 | 12000 | 15000 | 0.12 |
4303B.TV | 17 | 40 | 16 | 0.6 | 14.8 | 9.5 | 12000 | 15000 | 0.09 |
4205B.TV | 17 | 47 | 19 | 1 | 19.5 | 13.5 | 10000 | 13000 | 0.16 |
4204B.TV | 20 | 47 | 18 | 1 | 17.8 | 12.5 | 10000 | 13000 | 0.14 |
4304B.TV | 20 | 52 | 21 | 1.1 | 23.4 | 16 | 9500 | 12000 | 0.21 |
4205B.TV | 25 | 52 | 18 | 1 | 19 | 14.5 | 9000 | 11000 | 0.16 |
4309B.TV | 25 | 62 | 24 | 1.1 | 31.9 | 22.5 | 8500 | 10000 | 0.34 |
4206B.TV | 30 | 62 | 20 | 1 | 26 | 20.5 | 8000 | 9500 | 0.26 |
4306B.TV | 30 | 72 | 27 | 1.1 | 41.2 | 30 | 7000 | 8500 | 0.50 |
4207B.TV | 35 | 72 | 23 | 1.1 | 35.1 | 28.5 | 6700 | 8000 | 0.40 |
4307B.TV | 35 | 80 | 31 | 1.5 | 50.5 | 38 | 6300 | 7500 | 0.69 |
4208B.TV | 40 | 80 | 23 | 1.1 | 37.5 | 32.5 | 6000 | 7000 | 0.50 |
4308B.TV | 40 | 90 | 33 | 1.5 | 55.7 | 45 | 5600 | 6700 | 0.95 |
4209B.TV | 45 | 85 | 23 | 1.1 | 39 | 36 | 5600 | 6700 | 0.54 |
4309B.TV | 45 | 100 | 36 | 1.5 | 68.5 | 56 | 5000 | 6000 | 1.25 |
4210B.TV | 50 | 90 | 23 | 1.1 | 40.5 | 40 | 5000 | 6000 | 0.58 |
4310B.TV | 50 | 110 | 40 | 2 | 81.5 | 70 | 4500 | 5300 | 1.70 |
4211B.TV | 55 | 100 | 25 | 1.5 | 45 | 44 | 4800 | 5600 | 0.80 |
4311B.TV | 55 | 120 | 43 | 2 | 97.5 | 83 | 4300 | 5000 | 2.15 |
4212B.TV | 60 | 110 | 28 | 1.5 | 57 | 55 | 4500 | 5300 | 1.10 |
4312B.TV | 60 | 130 | 46 | 2.1 | 112 | 98 | 3800 | 4500 | 2.65 |
4213B.TV | 65 | 120 | 31 | 1.5 | 67.5 | 67 | 4000 | 4800 | 1.45 |
4214B.TV | 70 | 125 | 31 | 1.5 | 70 | 73.5 | 3600 | 4300 | 1.50 |
4215B.TV | 75 | 130 | 31 | 1.5 | 72.5 | 80 | 3400 | 4000 | 1.60 |
4216B.TV | 80 | 140 | 33 | 2 | 80.5 | 90 | 3200 | 3800 | 2.00 |
4217B.TV | 85 | 150 | 36 | 2 | 93.6 | 102 | 3000 | 3600 | 2.55 |
4218B.TV | 90 | 160 | 40 | 2 | 112 | 122 | 2800 | 3400 | 3.20 |
4220B.TV | 100 | 180 | 46 | 2.1 | 140 | 156 | 2600 | 3200 | 4.70 |
