Dubbele rij hoekcontactkogellagers

Categorieën

Dubbele rij hoekcontactkogellagers

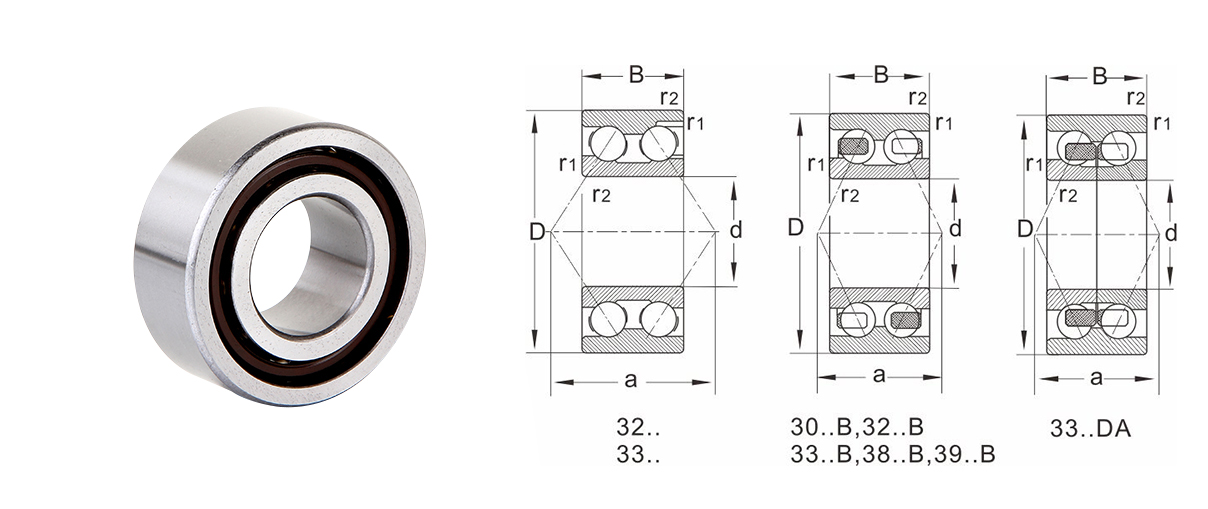

Open

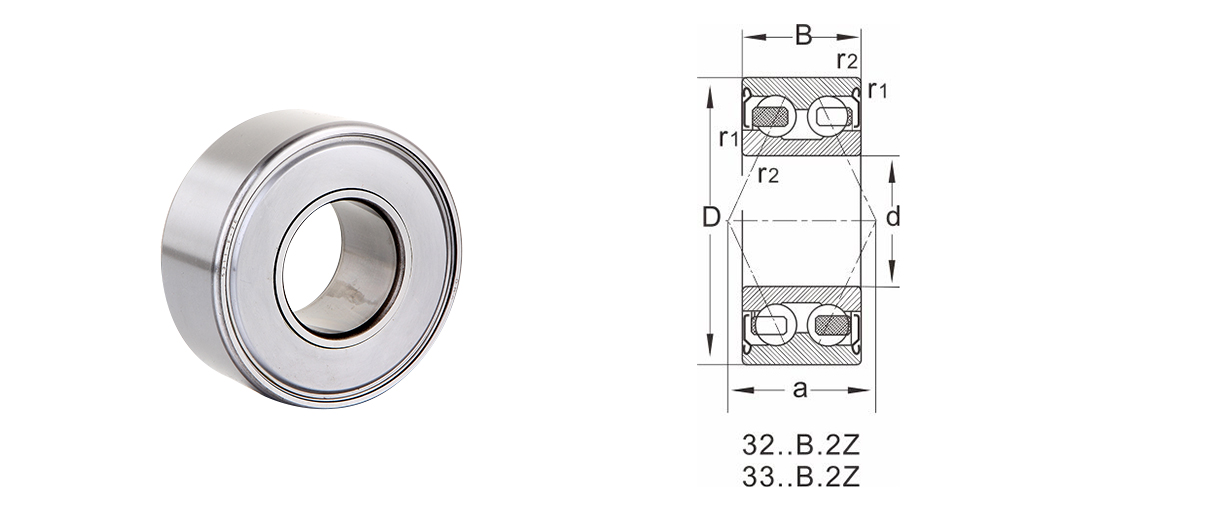

Met stofkap

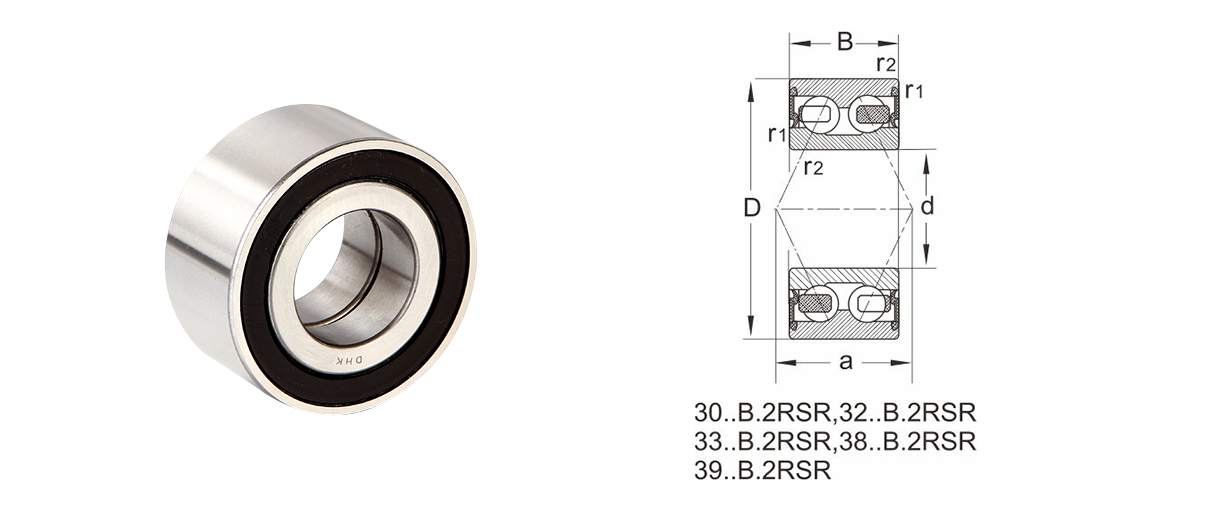

Met afdichtring

Ontwerpvarianten
Kooi
Tolerantie
Interne speling

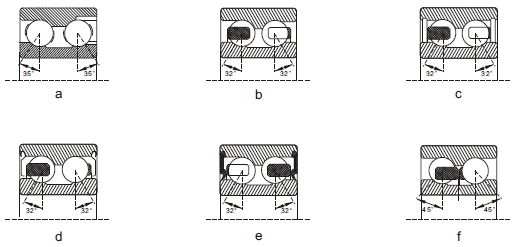

DHK hoekcontactkogellagers met dubbele rij hebben drie basisontwerpen:

1) Hoekcontactkogellagers van het type 32 en 33 met dubbele rij (schets a), voorzien van een vulsleuf aan één zijde en een contacthoek van 35 . Deze lagers moeten zo worden gemonteerd dat de grote stuwkracht naar de loopring zonder vulsleuf werkt.

2) 32 B en 33B type dubbelrijig hoekcontactkogellager (schets b), dit zijn de nieuwste ontwerpen, geen vulsleuven, contacthoek is 32 . deze lagers zijn in staat om duwkrachten in beide richtingen even goed op te vangen. DHK tweerijige hoekcontactkogellagers van B-ontwerp zijn verkrijgbaar met schilden of afdichtingen aan beide zijden (schets d en e). Om productieredenen kunnen de lagers met open ontwerp ook groeven in hun buitenringen hebben, die worden gebruikt om beide schilden te lokaliseren of zegels (schets c).

3) 33DA-type hoekcontactkogellagers met dubbele rij, voorzien van twee halve binnenringen en contacthoek van 45, geen vulsleuven, binnenringen zijn scheidbaar (schets f).
DHK tweerijige hoekcontactkogellagers worden geproduceerd en uitgerust met kooien van geperst staal (geen achtervoegsel aangegeven), kooien van polyamide (achtervoegsel TV) of messing kooien (achtervoegsel M).

Gelieve deze puntperiode voor het plaatsen van een bestelling te verduidelijken.

DHK tweerijige hoekcontactkogellagers worden standaard geproduceerd volgens de normale klassetolerantie (PN).

Gedetailleerde waarden vindt u in het tolerantiehoofdstuk van radiaallager op pagina 8.

Toleranties voor DHK tweerijige hoekcontactkogellagers (exclusief kegellagers)

Alle afmetingen weergegeven in (mm):

Toleranties in (um):

Binnenring

PN/(Normaal)

Nominaal Boring diameter		Afwijking dmp	Variatie Vdp Serie			Variatie Vdmp	Conische boring 1:12 Afwijking/variatie
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Buitenste ring

PN/(Normaal)

Nominaal Buitenste diameter		Afwijking	Variatie Vdp Serie			Afgedicht lager	Variatie	Radiaal opraken
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK tweerijige hoekcontactkogellagers worden standaard geproduceerd volgens axiale spelingsgroep CN (normaal). DHK kan op verzoek lagers met andere axiale spelingsgroepen leveren.

Opmerking: Toepassingen van het type 33DA op plaatsen met een hoge axiale belasting, omdat de perspassing op de as of het huis strakker zal zijn dan andere lagers, dus de normale axiale speling van dit ontwerp moet de C3-groep zijn.

De waarden van de klaringsgroepen staan vermeld in de onderstaande tabel.

Axiale interne spelingsgroepen van DHK dubbele rij hoekcontactkogellagers

Boring Dia. (mm)		C2(um)	CN(um)	C3(um)		C4(um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

MoDel	Dimensies					Nominale belasting	C5(um)	Extreme snelheid		Gewicht
MoDel	d	D	B	r1,r2 Min	r3,r4 Min	Dynamische belasting Cr	Statische belasting Cor	Vetsmering	Olie smering	Gewicht
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040

Ningbo DHK precisielager Co., Ltd.

0+

Jaren ervaring met werken

0+

Klantenservice

0+

Gepatenteerde technologie

CERTIFICAAT

DHK heeft de IATF16949-certificering van het kwaliteitssysteem en de ISO14001-certificering van het milieumanagementsysteem doorstaan; en DHK is een nationale hightech onderneming.

Laatste nieuws

Hoe presteren tonlagers met stuwkracht in zware toepassingen met hoge axiale belastingen?

2024-12-02 Nieuws uit de sector

Stuwkracht tonlagers zijn speciaal ontworpen om aanzienlijke axiale belastingen aan te kunnen, waardoor ze een voorkeursoplossing zijn voor zware industriële toepassingen waar axiale krachten...

MEER

Hoe kunnen vierrijige cilindrische rollagers tegelijkertijd zowel radiale als axiale belastingen verwerken?

2024-11-25 Nieuws uit de sector

Het belangrijkste kenmerk van Cilindrische rollagers met vier rijen waardoor ze zowel radiale als axiale belastingen kunnen verwerken, is de opstelling van vier rijen cilindrische rollen. Bi...

MEER

Wat zijn de belangrijkste voordelen van het gebruik van vierrijige cilindrische rollagers in zware toepassingen?

2024-11-18 Nieuws uit de sector

Cilindrische rollagers met vier rijen zijn speciaal ontworpen om tegelijkertijd grote radiale en axiale belastingen te verwerken, waardoor ze ideaal zijn voor zware toepassingen. De unieke co...

MEER

In welke soorten machines of systemen worden gepaarde eenrijige kegellagers het meest gebruikt?

2024-11-11 Nieuws uit de sector

In de automobielsector is gepaarde eenrijige kegellagers worden vaak gebruikt in wielnaven en assen. Deze lagers zijn essentieel voor het ondersteunen van zowel de radiale krachten van het g...

MEER

Welke invloed heeft de interne geometrie van tonlagers op hun draagvermogen?

2024-11-04 Nieuws uit de sector

Een van de bepalende kenmerken van tonlagers is de opstelling van twee rijen rolelementen (meestal cilindrische of tonvormige rollen) die evenwijdig aan de as lopen. Door dit ontwerp kan het...

MEER

Wat zijn de belangrijkste voordelen van het gebruik van tonlagers in zware toepassingen?

2024-10-28 Nieuws uit de sector

Sferische rollagers zijn ontworpen om tegelijkertijd hoge radiale en axiale belastingen te ondersteunen, waardoor ze ideaal zijn voor zware toepassingen. Dankzij hun unieke interne geometrie,...

MEER

Uitbreiding van branchekennis over deze categorie

1: Onthulling van de betekenis van Dubbele rij hoekcontactkogellagers

Hoekcontactkogellagers met dubbele rij zijn uitgegroeid tot kritische componenten binnen diverse industriële toepassingen, vanwege hun vermogen om tegelijkertijd zowel radiale als axiale belastingen op te vangen. Dit ontwerp zorgt voor een groter draagvermogen en een grotere axiale stijfheid, waardoor ze onmisbaar zijn voor machines en apparatuur waar precisie en efficiëntie voorop staan. Naarmate de vraag naar deze lagers blijft stijgen, wordt het selecteren van de juiste leverancier van cruciaal belang om optimale prestaties, een lange levensduur en algehele operationele uitmuntendheid te garanderen.

2: De cruciale rol van Leveranciers van dubbele rij hoekcontactkogellagers

Leveranciers van dubbelrijige hoekcontactkogellagers spelen een belangrijke rol bij het bepalen van de kwaliteit en betrouwbaarheid van deze componenten. De selectie van een gerenommeerde leverancier is een ingewikkeld proces dat afhangt van een groot aantal factoren, die elk bijdragen aan het algehele succes van een project. Kwaliteit, precisietechniek, materiaalintegriteit, aanpassingsmogelijkheden en naleving van industrienormen zijn enkele van de belangrijkste overwegingen bij het evalueren van potentiële leveranciers.

Gerenommeerde leveranciers investeren uitgebreid in onderzoek en ontwikkeling om de ontwerp- en productieprocessen van deze lagers te verfijnen. Ze blijven afgestemd op de ontwikkelingen in de sector en gebruiken de nieuwste technologieën en materialen om ervoor te zorgen dat de lagers bestand zijn tegen de veeleisende operationele omstandigheden van verschillende sectoren. Bovendien voeren betrouwbare leveranciers strenge kwaliteitscontrolemaatregelen uit, waarbij gebruik wordt gemaakt van geavanceerde testtechnieken om de prestaties en duurzaamheid van elk lager te verifiëren voordat het de klant bereikt.

3: Navigeren door het selectieproces: criteria voor Leveranciers van dubbele rij hoekcontactkogellagers

Het selecteren van de ideale leverancier van tweerijige hoekcontactkogellagers vereist een systematische aanpak. Hier volgen enkele belangrijke criteria waarmee u rekening moet houden bij het beoordelen van potentiële leveranciers:

Kwaliteits- en productienormen: Gerenommeerde leveranciers houden zich aan internationale kwaliteitsnormen en hanteren strenge productieprocessen. ISO-certificeringen en andere branchespecifieke accreditaties weerspiegelen hun toewijding aan het produceren van betrouwbare en hoogwaardige lagers.

Maatwerk en technische expertise: Industrieën vragen vaak oplossingen op maat om tegemoet te komen aan specifieke operationele vereisten. Een leverancier met een sterk engineeringteam dat maatwerkmogelijkheden en technische ondersteuning biedt, zorgt ervoor dat de gekozen lagers naadloos aansluiten bij de beoogde toepassing.

Materiaalkwaliteit en duurzaamheid: De materiaalkeuze heeft een aanzienlijke invloed op de levensduur en prestaties van de lagers. Leveranciers die hoogwaardige materialen gebruiken en investeren in onderzoek om de materiaaleigenschappen te verbeteren, bieden lagers die bestand zijn tegen slijtage, corrosie en extreme temperaturen.

Efficiëntie van de toeleveringsketen: Tijdige beschikbaarheid van lagers is essentieel om stilstand tot een minimum te beperken en de operationele continuïteit te behouden. Een leverancier met een robuust supply chain managementsysteem zorgt voor een consistente productbeschikbaarheid en snelle levering.

Testen en kwaliteitsborging: Een betrouwbare leverancier voert grondige test- en kwaliteitsborgingsprocedures uit, waarbij gebruik wordt gemaakt van methoden zoals trillingsanalyse, vermoeiingstests en belastingsimulaties. Dit garandeert dat elk lager aan de prestatieverwachtingen voldoet of deze zelfs overtreft.
