Dubbele rij nokkenrollen

Categorieën

Dubbele rij nokkenrollen

Met stofkappen aan beide zijden
Met contactafdichtingen aan beide zijden

Ontwerpvarianten
Kooi
Tolerantie
Interne ontruiming

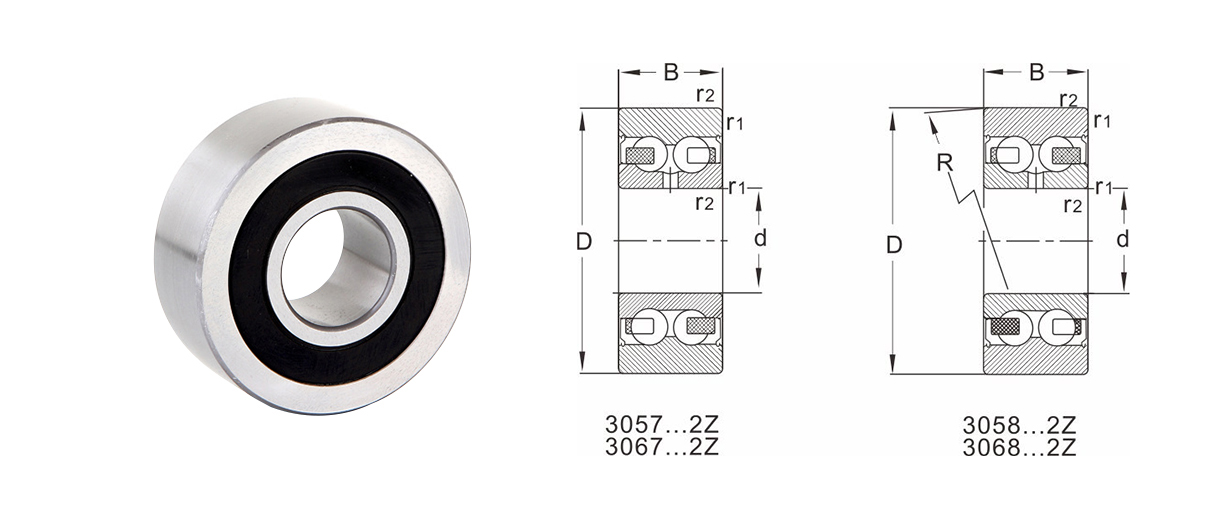

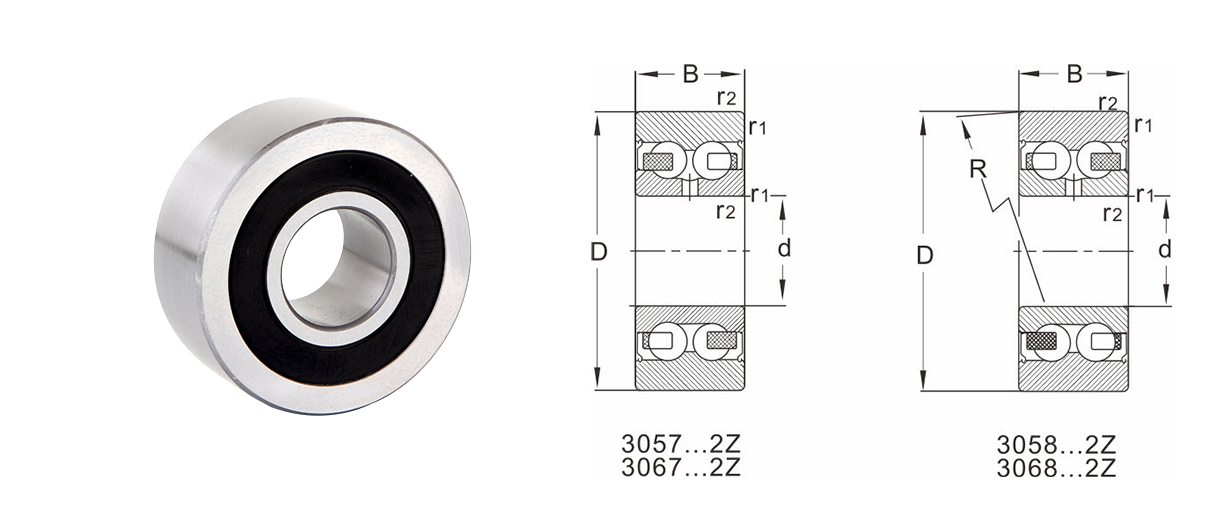

DHK hoekcontactkogelrol met dubbele rij heeft twee soorten, één is een rechte diameter 3057... En 3067... Serie, een andere is de buitendiameter van het boogoppervlak van 3058... En 3068... Serie, 3057... En 3058... Het interieurontwerp van de serie is hetzelfde als de 32... Serie dubbelrijige hoekcontactkogellagers; 3067... En 3068... Het interieurontwerp van de serie is hetzelfde als de 33... Serie dubbelrijige hoekcontactkogellagers.

De contacthoek van de DHK hoekige contactkogellagerrol met dubbele rij is 25 °, en de straal van de buitendiameterrol van het cirkelboogoppervlak is R = 400 mm.

De meeste van deze lagers zijn stofdichte afdekkingen aan beide zijden (suffix.2z) en contactafdichtingsringen aan beide zijden (suffix.2RSR).
DHK hoekcontactkogelrol met dubbele rij is gemaakt van kunststof kooi.

DHK hoekcontactkogelrol met dubbele rij maakt gebruik van gewone tolerantie, omdat de buitendiameter van de roldiameter van het cirkelvormige oppervlak tweemaal de standaardwaarde is.

Toleranties voor DHK tweerijige hoekcontactkogellagers (exclusief kegellagers)

Alle afmetingen weergegeven in (mm):

Toleranties in (um):

Binnenring

PN/(Normaal)

Nominaal Boring diameter		Afwijking dmp	Variatie Vdp Serie			Variatie Vdmp	Conische boring 1:12 Afwijking/variatie
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Binnenring

PN/(Normaal)

Nominaal Buitenste diameter		Afwijking	Variatie Vdp Serie			Afgedicht lager	Variatie	Radiaal opraken
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK Dubbele rij hoekcontactkogellagerrol met gemeenschappelijke speling (CN)

DHK kan op verzoek andere vrije groepen rollen leveren.

Axiale interne spelingsgroepen van DHK dubbele rij hoekcontactkogellagers

Boring Dia. (mm)		C2(um)	CN(um)	C3(um)		C4(um)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

MoDel		Dimensies						Snelheidsclassificaties [rpm]	Nominale belasting				Maximaal toegestane belasting		Gewicht
MoDel		Dimensies						Snelheidsclassificaties [rpm]	Bij het werken met lagers		Bij het werken met rollen		Maximaal toegestane belasting
Cilindrische buitendiameter	Sferische buitendiameter	D	d	B	R	r1,r2 min		min -1	Dynamische belasting	Statische belasting	Dynamische belasting	Statische belasting	Dynamische belasting	Statische belasting
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK precisielager Co., Ltd.

0+

Jaren ervaring met werken

0+

Klantenservice

0+

Gepatenteerde technologie

CERTIFICAAT

DHK heeft de IATF16949-certificering van het kwaliteitssysteem en de ISO14001-certificering van het milieumanagementsysteem doorstaan; en DHK is een nationale hightech onderneming.

Laatste nieuws

Hoe presteren tonlagers met stuwkracht in zware toepassingen met hoge axiale belastingen?

2024-12-02 Nieuws uit de sector

Stuwkracht tonlagers zijn speciaal ontworpen om aanzienlijke axiale belastingen aan te kunnen, waardoor ze een voorkeursoplossing zijn voor zware industriële toepassingen waar axiale krachten...

MEER

Hoe kunnen vierrijige cilindrische rollagers tegelijkertijd zowel radiale als axiale belastingen verwerken?

2024-11-25 Nieuws uit de sector

Het belangrijkste kenmerk van Cilindrische rollagers met vier rijen waardoor ze zowel radiale als axiale belastingen kunnen verwerken, is de opstelling van vier rijen cilindrische rollen. Bi...

MEER

Wat zijn de belangrijkste voordelen van het gebruik van vierrijige cilindrische rollagers in zware toepassingen?

2024-11-18 Nieuws uit de sector

Cilindrische rollagers met vier rijen zijn speciaal ontworpen om tegelijkertijd grote radiale en axiale belastingen te verwerken, waardoor ze ideaal zijn voor zware toepassingen. De unieke co...

MEER

In welke soorten machines of systemen worden gepaarde eenrijige kegellagers het meest gebruikt?

2024-11-11 Nieuws uit de sector

In de automobielsector is gepaarde eenrijige kegellagers worden vaak gebruikt in wielnaven en assen. Deze lagers zijn essentieel voor het ondersteunen van zowel de radiale krachten van het g...

MEER

Welke invloed heeft de interne geometrie van tonlagers op hun draagvermogen?

2024-11-04 Nieuws uit de sector

Een van de bepalende kenmerken van tonlagers is de opstelling van twee rijen rolelementen (meestal cilindrische of tonvormige rollen) die evenwijdig aan de as lopen. Door dit ontwerp kan het...

MEER

Wat zijn de belangrijkste voordelen van het gebruik van tonlagers in zware toepassingen?

2024-10-28 Nieuws uit de sector

Sferische rollagers zijn ontworpen om tegelijkertijd hoge radiale en axiale belastingen te ondersteunen, waardoor ze ideaal zijn voor zware toepassingen. Dankzij hun unieke interne geometrie,...

MEER

Uitbreiding van branchekennis over deze categorie

1: Inleiding tot Dubbele rij nokkenrollen

In verschillende industriële toepassingen, waar de naadloze overdracht van radiale belastingen en het beperken van operationele uitdagingen absoluut noodzakelijk zijn, is de innovatie van nokkenrollen met dubbele rij naar voren gekomen als een cruciale oplossing. Deze lagers, ook wel looprollen genoemd, hebben aanzienlijke bekendheid gekregen dankzij hun onderscheidende ontwerp dat de voordelen van kogellagers en cilindrische rollagers combineert.

2: Constructie en functionaliteit

De fundamentele architectuur van nokkenrollen met dubbele rij is zorgvuldig ontworpen om te gedijen in veeleisende operationele omstandigheden die worden gekenmerkt door hoge radiale belastingen, verkeerde uitlijningen en abrupte schokbelastingen. Deze lagers bestaan uit twee parallelle rijen rolelementen, voornamelijk cilindrische rollen, en ontlenen hun kracht aan een buitenring met een gekroond of cilindrisch buitenoppervlak. Deze uitzonderlijke configuratie geeft hen het unieke vermogen om belastingen gelijkmatig over de rollen te verdelen, waardoor hun draagvermogen wordt vergroot en tegelijkertijd de wrijvingskrachten worden geminimaliseerd.

Om de integratie van nokkenrollen met dubbele rij in diverse machineopstellingen te vergemakkelijken, is hun buitenring ontworpen om een draadeind of een geïntegreerde as te omvatten. Deze ingenieuze eigenschap verleent deze lagers niet alleen inherente stabiliteit, maar verleent ook het gemak van verstelbare positionering, waardoor ze bijzonder geschikt zijn voor toepassingen die een nauwkeurige uitlijning vereisen. Bovendien is er zorgvuldig een geavanceerd afdichtingsmechanisme geïntegreerd om te beschermen tegen het binnendringen van verontreinigingen en om het vasthouden van essentiële smeermiddelen te bevorderen. Dit versterkt de levensduur en betrouwbaarheid van deze lagers, waardoor hun optimale prestaties gedurende hun gehele operationele levenscyclus worden gewaarborgd.

3: Voordelen en toepassingen

Voordelen van Dubbele rij nokkenrollen :

Verbeterde laadcapaciteit: Een opvallend kenmerk van nokkenrollen met dubbele rij ligt in hun vermogen om aanzienlijk hogere radiale belastingen op te vangen in vergelijking met hun tegenhangers met één rij. Dit verhoogde vermogen om aanzienlijke belastingen te dragen is onmisbaar in scenario's waarin machines te maken krijgen met aanzienlijke krachten of dynamische belastingvariaties.

Compensatie van verkeerde uitlijning: De veelzijdigheid van nokkenrollen met dubbele rij komt het duidelijkst tot uiting in hun vermogen om verkeerde uitlijning tussen de as en de montagestructuur op te vangen. Deze inherente flexibiliteit is een essentiële troef in toepassingen waarbij het bereiken of behouden van nauwkeurige uitlijning een inherente uitdaging is.

Duurzaamheid en levensduur: De robuuste en ingewikkeld ontworpen constructie van nokkenrollen met dubbele rij geeft ze een ongeëvenaarde duurzaamheid, zelfs in de meest ongunstige operationele omgevingen. Als gevolg hiervan vinden deze lagers hun plek in industrieën zoals de landbouw, de bouw, de materiaalbehandeling en de automobielsector, waar de blootstelling aan verontreinigingen en zware omstandigheden alomtegenwoordig is.

Toepassingen van Dubbele rij nokkenrollen :

Apparatuur voor materiaalbehandeling: De wijdverbreide implementatie van nokkenrollen met dubbele rij is opvallend in materiaalbehandelingsopstellingen die transportsystemen, geleidingsrollen en ondersteuningsmechanismen voor zwaar materieel omvatten. Hun vaardigheid in het ondersteunen van zowel radiale als axiale belastingen maakt ze onmisbaar voor het efficiënte transport en de eerlijke verdeling van belastingen.

Bouwmachines: De bouwmachinesector, die graafmachines, kranen en compactors omvat, maakt op grote schaal gebruik van nokkenrollen met dubbele rij om de roterende en lineaire bewegingen van diverse componenten te vergemakkelijken. Hun vermogen om aanzienlijke lasten te dragen en hun vaardigheid in het opvangen van verkeerde uitlijningen dragen gezamenlijk bij aan de doeltreffendheid en betrouwbaarheid van deze machines.

Druk- en verpakkingsindustrie: Binnen de druk- en verpakkingswereld, waar precisie en consistentie van beweging niet-onderhandelbare voorwaarden zijn voor uitvoer van hoge kwaliteit, zijn nokkenrollen met dubbele rij onmisbaar. Hun strategische integratie in rollen, geleidingen en invoersystemen zorgt voor een ongehinderde en nauwkeurige doorvoer van materialen, waardoor de algehele uitvoerkwaliteit wordt verhoogd.
